Dust3D v1.1.6 ：Sketch手绘骨架实时生成低聚角色，内置7大模板自动绑骨 + 数据驱动程序动画 + UV展开 + GLB/FBX一键导出

原文链接：https://mp.weixin.qq.com/s/-L9GOVhr0l0bli9502sCoQ

Dust3D v1.1.6 深度解析与实战指南：Sketch手绘骨架实时生成低聚角色，内置7大模板自动绑骨 + 数据驱动程序动画 + UV展开 + GLB/FBX一键导出（Qt源码构建 + 扩展开发思路）

在低聚3D资产创作领域，重复的UV展开、骨骼绑定和动画制作一直是瓶颈。Dust3D（GitHub: huxingyi/dust3d，官网 dust3d.org）以独特的 Sketch-to-Mesh 工作流彻底改变了这一流程：在2D画布上绘制节点与边，实时生成3D网格；通过为边标注骨骼名称实现自动绑定；内置数据驱动的程序动画系统，支持7大生物模板（biped/quadruped/bird/fish/snake/insect/spider），并提供Verlet物理次级运动、解析IK、布娃娃死亡动画等高级特性；最后一键导出带完整绑定、动画和纹理的GLB/FBX文件。

一、项目概览

Dust3D 是一款单一工具链的低聚建模软件，目标用户为游戏开发者、3D打印爱好者和独立创作者。自动化了传统流程中最繁琐的部分（UV、绑定、动画），让用户专注于创意设计。

主要特性：

●Sketch-to-Mesh 实时建模：2D画布绘制节点（关节）和边（骨骼/轮廓），实时生成3D管状/ loft 网格。支持部件（Parts/Components）管理、嵌套分组（breadcrumb 面包屑导航 + 拖拽重父级）、Stitching Loop 模式（构建类人脸网格）、Cut/Split 节点（原 Break 节点操作）、部件角色选择器 + 类型徽章、Cut Face 预览。

●自动绑定（Auto-Rig）：7大模板（biped、quadruped、bird、fish、snake、insect、spider）。边到骨骼分配工作流（“Select Bone Edges”辅助工具），自动推断骨骼层级、计算顶点蒙皮权重（支持边缘插值、镜像绑定、Hips/Jaw 方向修正）。Bone Manager 树形视图 + 进度状态 + 预览联动高亮。

●数据驱动程序动画：每个模板预置大量动画类型（biped: walk/run/jump/idle/roar/hurt/die/attack/slam/stab/cast/channel；quadruped: walk/run/attack/eat/idle/roar/hurt/die；bird: walk/run/fly/glide/attack/eat/idle/die 等；另有 fish/swim、snake/slither、insect/spider 专用）。参数表格实时可调（含新增/修复参数如 crouchDepthFactor、stompVolume 清理）。物理次级运动：头发（3骨 Verlet 刚度/阻尼/重力，循环无缝）、斗篷/布料物理模拟（v1.1.6 新增，biped/bird 支持）。解析双骨IK + 软IK（替代迭代求解器）、布娃娃死亡动画、滚动地面平面（locomotion 用）、骨骼权重热力图可视化、骨骼高亮同步、程序音效生成（脚步、whoosh）。

●UV展开与纹理：内置自定义UV算法（替代早期方案），支持图表打包、接缝/出血处理（bleed 从2px增至5px，单独填充出血区避免失真）、白缝修复（v1.1.5）。支持JPEG纹理导入，纹理变更实时更新预览与渲染模型。

●导入导出：原生 .ds3 格式保存/加载；支持拖拽 .ds3 和图像到画布；.glb 导入（v1.1.0）；完整导出 GLB/FBX（含绑定层级、逆绑定矩阵、蒙皮权重、所有动画、纹理），带导出进度UI。FBX 兼容性修复（90°旋转、万向节锁欧拉展开、1帧闪烁、骨骼命名、纹理）。

●其他实用功能：Replay Steps 窗口（Window > Replay Steps，可自动回放或手动单步完整 mesh/bone/animation 编辑历史）；Turnaround Image Editor；欢迎页（recent files 最多15个 + 模型预览 + 清空历史）；Keyboard Shortcuts 对话框；Edit/View 菜单快捷提示；Spacebar 弹出部件属性；HiDPI/Retina 支持；自定义 clay-like 建筑风格着色器（移除环境贴图/IBL，专注干净模型可视化）；线框厚度优化；嵌套部件自动分组缝合等。

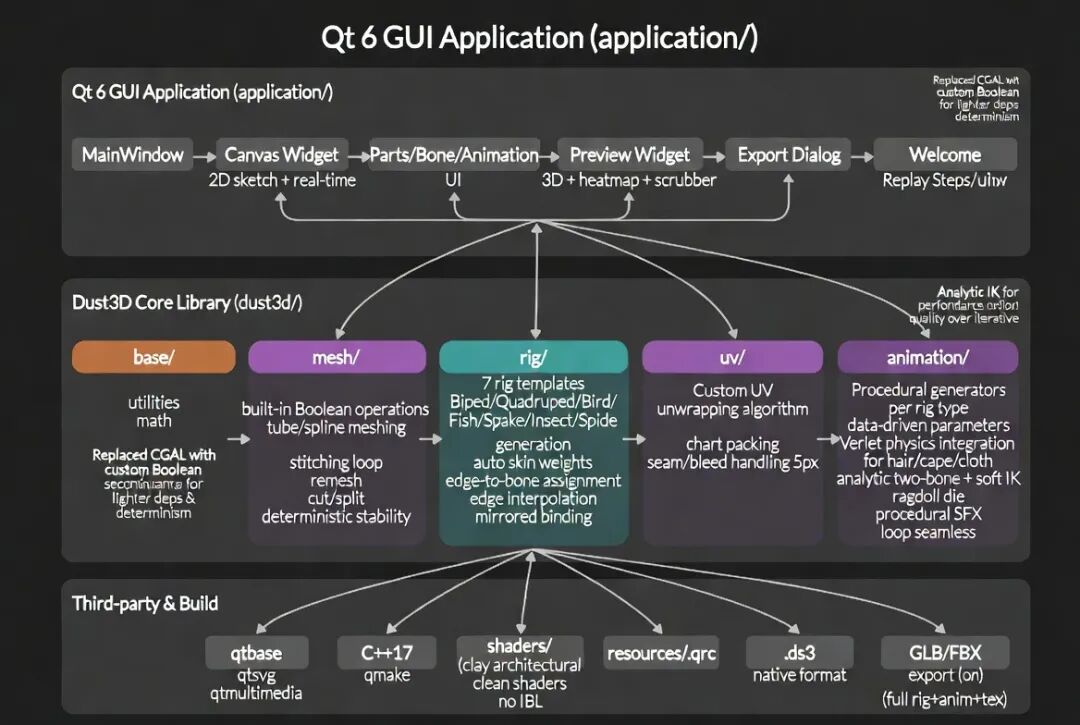

技术栈亮点：

●Qt 6（推荐，兼容Qt 5）GUI 应用（application/ 目录，含 sources/、shaders/、resources.qrc、.pro 项目文件）。

●核心库 dust3d/ 模块化分离：base/（工具/数学）、mesh/（内置布尔运算、管状/spline 网格生成、stitching loop、remesh、cut/split、确定性稳定性改进，替代 CGAL）、rig/（模板骨骼生成、权重计算、边分配）、uv/（自定义展开算法）、animation/（程序生成器、Verlet 物理、解析IK、布娃娃、参数驱动UI）。

●C++17，qmake 构建，第三方依赖最小化。

●渲染：自定义着色器（干净建筑风格，无IBL）。

●文件：.ds3 原生文档格式；GitHub Actions CI 自动构建多平台 artifacts。

二、安装方法

当前最新版 v1.1.6

1.Windows：

○从 GitHub Releases 下载 dust3d-1.1.6.zip，解压任意目录。

○运行 dust3d.exe。如遇 Windows SmartScreen，点击“更多信息”→“仍要运行”。

2.macOS：

○下载 dust3d-1.1.6.dmg，打开后拖拽 Dust3D.app 到 Applications。

○首次启动 Gatekeeper 拦截：系统设置 → 隐私与安全性 → 仍要打开（或右键 Finder 中选择打开）。

○注意：预编译二进制仅支持 Apple Silicon（M系列），Intel Mac 需从源码构建。

3.Linux：

○下载 dust3d-1.1.6.AppImage，赋予执行权限并运行：

●●●bash

`chmod +x dust3d-*.AppImage
     ./dust3d-*.AppImage`

○如启动失败，安装 FUSE：

1
2
3

●●●bash

`sudo apt-get install libfuse2`

三、从源码安装与构建

前置条件：

●Qt 6（推荐）或 Qt 5，需模块：qtbase、qtsvg、qtmultimedia。

●支持 C++17 的编译器。

平台安装 Qt：

●Windows：Qt 在线安装器，选择 Qt 6 archives（qtbase/qtsvg/qtmultimedia），同时安装 Visual Studio 2022。

●macOS：brew install qt + xcode-select --install。

●Linux (Ubuntu/Debian)：sudo apt install qt6-base-dev qt6-svg-dev qt6-multimedia-dev libgl-dev。

●Fedora：对应 dnf 包。

构建步骤：

●●●bash

`git clone https://github.com/huxingyi/dust3d.git
cd dust3d/application`

●Windows：

a.打开 Qt Creator → File → Open Project → 选择 application.pro。

b.选择 Desktop Qt 6.x kit（Debug/Release 配置）。

c.点击 Run（或 Build）。

●macOS / Linux：

●●●bash

`qmake          # 或 qmake6，视 Qt 安装而定
  make -j$(nproc)`

生成可执行文件后直接运行。

构建注意事项：AppImage 可能缺失 libfontconfig 等，CI 使用最新 linuxdeployqt/appimagetool；Windows/macOS 需正确配置 Qt 环境变量。

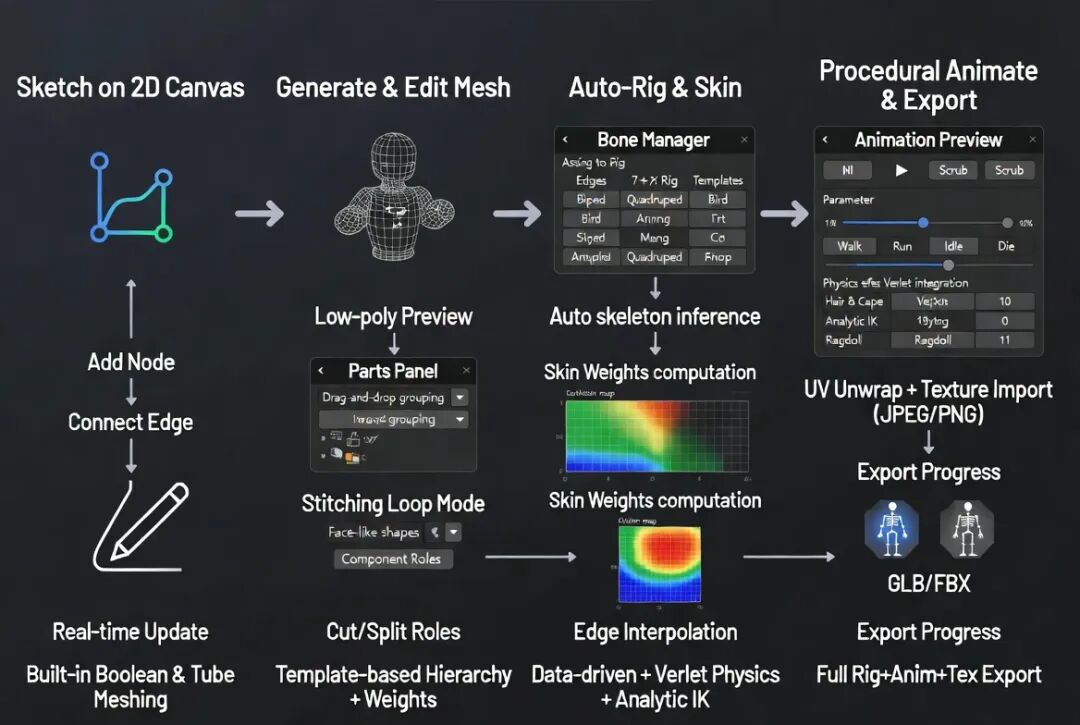

四、高效使用全流程步骤

基于 Canvas、Parts Panel、Bone Manager、Animation Preview、Replay Steps 等 UI 元素及功能演进，推荐以下高效路径：

1.启动与项目管理

欢迎页显示最近文件（最多15个）+ 模型预览。拖拽 .ds3 文件到画布直接打开。使用 File 菜单保存 .ds3。复杂编辑后打开 Window > Replay Steps 回放或单步审查全部 mesh/bone/anim 修改历史（极佳的迭代与教学工具）。

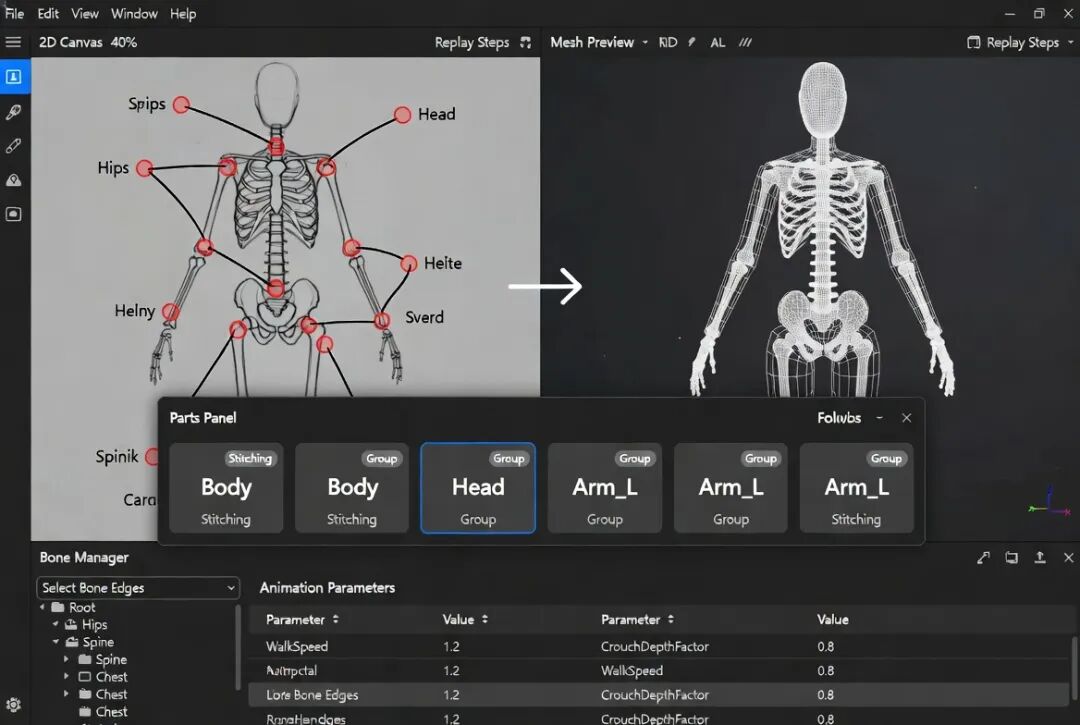

2.Sketch-to-Mesh 建模

在 2D Canvas 添加节点（关节）、绘制连接边（骨骼或轮廓线）。网格实时生成在右侧预览窗。

进入 Parts Panel：拖拽重排序、创建嵌套分组（使用 breadcrumb 面包屑进出组）、启用 Stitching Loop 模式构建复杂面部类网格、执行 Cut/Split 节点、设置部件角色/类型徽章。利用 Turnaround Image Editor 处理参考图。

3.自动绑定与蒙皮

打开 Bone Manager 或使用 “Select Bone Edges” 辅助工具，为边分配对应模板骨骼名称。Dust3D 自动生成层级、计算权重（边缘插值改善长关节变形、镜像绑定修正）。预览中可开启骨骼权重热力图验证质量，选中骨骼时预览联动高亮。v1.1.6 修复鸟类骨骼方向等问题。

4.程序动画制作

Animation 管理器创建新动画，从下拉列表（按 rig 分组字母排序）选择类型。右侧参数表格实时编辑（WalkSpeed、CrouchDepthFactor 等）。

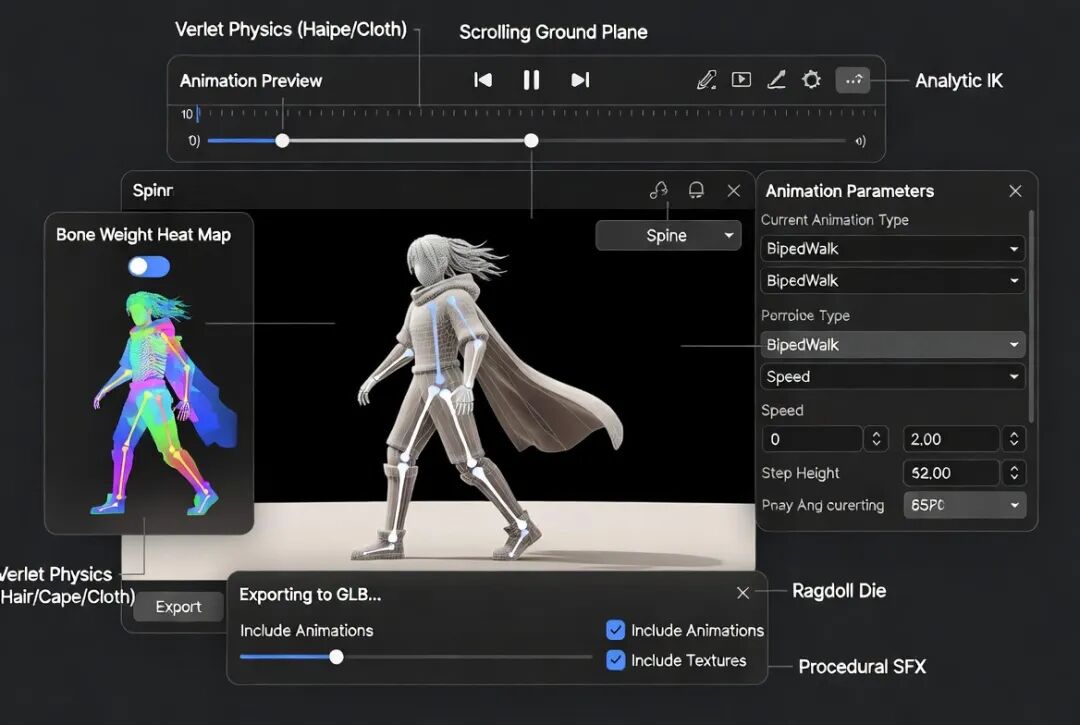

预览窗口：播放/暂停/帧 scrubber、滚动地面（locomotion 动画）、权重热力图、骨骼高亮。物理效果自动应用（头发 Verlet、斗篷/布料模拟、布娃娃死亡）。支持眼睑眨眼、程序音效。所有循环动画保持物理无缝。

5.UV 与纹理

内置算法自动展开，接缝/出血优化（5px bleed 单独处理避免失真）。导入 JPEG/PNG 纹理（拖拽或菜单），预览与渲染模型实时更新。v1.1.5 修复白缝 artifacts。

6.导出与验证

Export 对话框选择 GLB 或 FBX，勾选包含动画/纹理，观察进度条。导出文件可直接用于 Unity/Unreal/Godot 或 3D 打印机。支持 .glb 导入迭代。

效率技巧：

●优先匹配生物模板，减少手动绑定工作量。

●善用 Replay Steps 安全迭代复杂修改。

●物理参数 + 热力图可视化快速调优蒙皮与次级运动。

●嵌套分组 + breadcrumb 管理大型角色部件。

●着色器为干净 clay 风格，专注拓扑检查而非灯光干扰。

五、技术实现亮点

●Mesh 模块：完全自研布尔运算（替代 CGAL），确保确定性与稳定性；管状/spline 网格 + stitching loop + 边缘插值；remesh 改进。

●Rig 模块：模板驱动骨骼生成 + 自动权重（含镜像修正）；边分配工作流。

●Animation 模块：数据驱动参数暴露给 UI 表格；Verlet 积分实现头发/斗篷/布料循环无缝物理；解析双骨 + 软 IK（性能与质量优于迭代）；布娃娃死亡 + 程序音效。

●UV 模块：自定义图表算法 + 5px bleed 单独填充，彻底解决接缝 artifacts。

●整体：Qt 信号槽驱动实时更新；预览 widget 集成热力图/scrubber/地面滚动；CI 完善多平台发布。

这些设计让 Dust3D 在保持轻量开源的同时，提供了接近商业 DCC 的自动化程度。

六、局限性与扩展开发思路

当前局限：

●预编译 macOS 仅 Apple Silicon 支持，Intel 需源码构建。

●学习曲线：精确的 stitching/边分配需要练习以获得理想拓扑与权重。

●动画系统绑定模板（虽覆盖常见生物，但非任意骨骼自由定义）。

●UV 自动展开优秀但极复杂模型仍可能需外部工具微调。

●物理仅限特定次级部件（头发/斗篷/布料），非通用软体。

●专注低聚，无高级雕刻或高分辨率支持。

●缺乏详细官方用户手册（主要靠源码 + CHANGELOGS 理解）。

扩展开发思路：

●新模板/动画：在 dust3d/rig/ 添加新生物模板定义（骨骼层级、方向、权重计算逻辑）；在 animation/ 实现对应程序生成器 + 参数结构体，UI 表格自动暴露。

●Mesh 增强：扩展 mesh/ 的布尔或 stitching 算法，支持更多非流形/非水密输入或自定义 primitive。

●CLI / 批处理：利用核心库构建独立 dust3d-cli 或 headless 模式，实现从图像/脚本批量生成（项目已提及 dust3d-generate-from-image 相关 Copilot 技能）。

●插件/脚本：在 application/ 层嵌入 Lua/Python 绑定，或利用 Qt 插件机制添加自定义工具/导出器。

●格式扩展：增强 rig/ + export 模块支持 USD、更多 glTF 扩展，或反向导入带部分 rig 的 FBX/OBJ。

●UI/渲染：扩展 shaders/ 或添加 QML 现代前端；增加更多可视化（软体预览等）。

●性能/集成：在高内存设备（如 Apple Silicon M4 Max）上优化大数据模型；与 Tauri/SwiftUI 桌面壳或游戏引擎插件结合。

Dust3D v1.1.6 通过模块化 C++ 核心 + Qt 跨平台 GUI，实现了“画骨架 → 自动绑定 → 程序动画 → 一键导出”的闭环，极大降低了低聚资产生产门槛。无论游戏开发者、3D 打印爱好者，还是想深入学习现代 3D 工具链的开发者，都值得 clone 源码研究其 mesh 布尔、Verlet 物理、解析 IK 等实现细节。

这是一款真正务实、不断进化的开源工具。掌握它，拥有从概念到可直接在引擎/打印机使用的完整低聚角色 pipeline。
